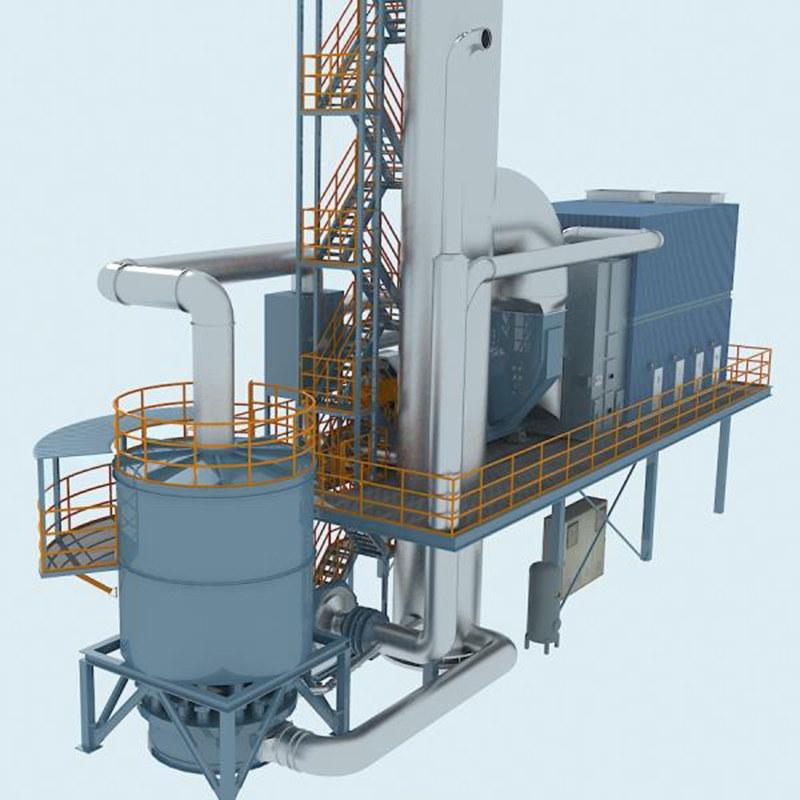

LQ-ADW-RTO عجلة الزيوليت + نظام RTO

مبدأ التشغيل

يمر الهواء المعالج الذي يحتوي على المركبات العضوية المتطايرة عبر مرشح مسبق ويتم إرساله إلى منطقة العلاج في دوار التركيب. في منطقة المعالجة ، يتم امتصاص المركبات العضوية المتطايرة وإزالتها بواسطة الممتزات ، ويتم تفريغ الهواء النقي من منطقة المعالجة في عجلة التركيز. يتم امتصاص المركبات العضوية المتطايرة على عجلة التركيز وتركيزها (5 ~ 30 مرة) في منطقة التجديد من خلال العلاج بالهواء الساخن. بعد أن يتم امتصاص المركبات العضوية المتطايرة شديدة التركيز ، يتم تسخينها في غرفة تخزين الحرارة RTO ويتم إرسال المركبات العضوية المتطايرة ذات درجة الحرارة العالية إلى غرفة الاحتراق من أجل الاحتراق الكامل ، والأكسدة والتحلل إلى ثاني أكسيد الكربون والماء. تسبب الغازات ذات درجة الحرارة العالية الناتجة عن تدفق الأكسدة من خلال أجسام تخزين الحرارة الخزفية المصممة خصيصًا ، مما تسبب في تسخين الأجسام الخزفية و "تخزين الحرارة" ، والتي تُستخدم لتسخين غازات النفايات العضوية اللاحقة التي تدخل النظام ، وبالتالي توفير استهلاك الوقود لتسخين غازات النفايات. يجب تقسيم جسم تخزين الحرارة السيراميك إلى منطقتين أو أكثر أو غرف ، كل غرفة تخزين للحرارة تعاني من دورة مستمرة لتنظيف تخزين الحرارة ، والعمل بشكل مستمر .

خصائص ومواصفات معدات تركيز المركبات العضوية المتطايرة

كفاءة تنقية عالية: يمكن أن تصل كفاءة الامتزاز للعجلة إلى 98.5 ٪ (باستثناء مكونات خاصة).

كفاءة امتصاص عالية: يمكن أن تكون المركبات العضوية مع نقاط الغليان التي تقل عن 220 درجة مئوية تقريبًا تقريبًا.

البصمة الصغيرة: بالمقارنة مع المعدات القائمة على الامتزاز المماثلة ، فإن بصمة عجلة التركيز صغيرة نسبيًا.

منخفضة الحريق: بالمقارنة مع امتصاص الكربون المنشط ، فإن عجلة الزيوليت غير قابلة للاشتعال ولا يوجد خطر من الاشتعال أثناء عملية الامتصاص.

الامتزاز السريع والامتصاص: يحتوي على خصائص مثل وقت الامتزاز القصير ، والتشبع السهل ، وكفاءة امتصاص عالية ، ودورة قصيرة .

شروط الاختيار وخصائص RTO

1. عندما يكون موقع المشروع موجودًا في مناطق باردة للغاية (<10'C) ، ينبغي النظر في إمكانية تكثيف الهواء المضغوط لسمعة طيبة من خطوط أنابيب الغاز أو الأسطوانات. في مثل هذه الحالات ، يمكن استبدال القيادة الهوائية بمحرك كهربائي.

2. يتم استخدام سائل نفايات المذيبات المحبب ، من الضروري توفير تكوينه وقيمة السعرات الحرارية لاختيار معدات الاحتراق. يمكن استخدام التدفئة الكهربائية عندما يكون حجم الهواء أقل من أو يساوي 5000 نانومتر/ساعة/ساعة .

معايير الاختيار

1. إذا كان غاز العادم يحتوي على مكونات تآكل مثل الكبريت والكلور ، فيجب توصيل ذلك أثناء عملية الاختيار.  يجب استخدام المواد المقاومة للتآكل مثل SUS2205 أو أعلى للمعالجة والتصنيع لضمان معالجة هذه الغاز في عملية المصب.

2. التركيز المختلط لغازات العادم التي تدخل في تخزين الحرارة ، يجب أن تكون معدات احتراق درجة الحرارة العالية في حدود 1/4 من نطاق الحد الأدنى المتفجر (LEL).

3. الحد الأقصى لدرجة حرارة التشغيل لمعدات حرق درجة الحرارة عالية درجة الحرارة أقل من 960 ℃. يجب التعامل مع المواد عالية الطاقة وغازات التركيز العالية بالتخفيف.  إذا كانت هناك متطلبات خاصة ، فيجب أن يتم ذكرها بوضوح لتقديم مطالب محددة أثناء تصميم العزل.

4- يجب ألا تحتوي الغاز الذي يدخل معدات تخزين الحرارة عالية درجة الحرارة على جزيئات الغبار أو ضباب الزيت الذي يمكن أن يسبب انسدادًا أو بنتائج عكسية ، من أجل منع وميض السيراميك الحراري.

5- تحتوي بعض المناطق على متطلبات انبعاث لأكسيد النيتروجين المحددة لمعدات الحرق ذات درجة الحرارة العالية ، والتي يجب توصيلها إلى المشتري أثناء عملية الشراء. يجب استخدام أنظمة احتراق أمونيا المنخفضة لمعدات الاحتراق ، وإذا كان غاز العادم يحتوي على تركيز عالٍ من النيتروجين ، حتى أن نظام احتراق النيتروجين المنخفض قد لا يفي بمعايير الانبعاثات وسيتطلب علاجًا إضافيًا للنتروجين.
