نطاق التطبيق
1. ينطبق على الصناعات مثل الكيميائية ، والصناعة الخفيفة ، والطباعة ، والمطاط ، والأثاث ، والميكانيكا الكهرومينية ، وبناء السفن ، والسيارات ، والبترول.
2. ينطبق على الصناعات الأخرى التي تتطلب استرداد المذيبات العضوية المتطايرة.
3. ينطبق على حجم الهواء الكبير ، والمتوسطة إلى العالية ، والغازات العضوية منخفضة درجة الحرارة .
مبدأ العمل
عملية الامتزاز: يمر غاز النفايات من خلال مرشح AR لإزالة الجسيمات المعلقة الصغيرة قبل دخول الخزان. ثم يتم ترشيح الغاز من خلال جزيئات الكربون المنشطة معبأة في الخزان وإفراغها من قبل المروحة الخلفية (إذا كان تركيز الغاز مرتفعًا ، فيمكن استخدام جهاز امتصاص متعدد المراحل للتأكد من أن الغاز يلبي معايير الانبعاثات).
عملية الامتصاص: عند تشبع الكربون المنشط بعد فترة معينة من الاستخدام ، يجب تجديده. تستخدم عملية الامتصاص والتجديد طريقة للتدفئة والتحليل. يتم حقن البخار ذو درجة الحرارة العالية عند 0.5 ميجا باسكال من أسفل البرج في الخزان لفصل المواد العضوية عن الكربون المنشط. يمر الغاز المنفصل عبر تكثيف مطابق لتبريد ودخول خزان الفصل. يتم استرداد المذيبات العضوية أثناء الفصل ، بينما يتم تهوية المحلول المتبقي وتفريغه (إذا كان من الضروري استرداد المذيبات عالية الدقة ، يمكن إضافة جهاز تقطير إلى خزان الفصل) .333333
الميزات الهيكلية

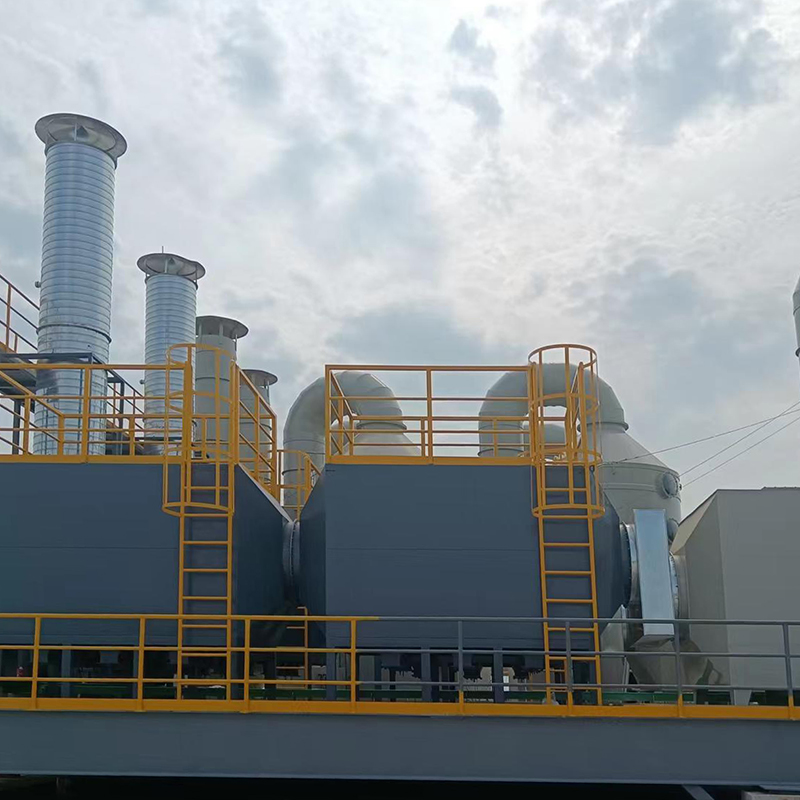

تتكون الجهاز بشكل أساسي من خزانات الامتزاز ، وصمامات الإغلاق ، والمرشحات ، والمكثفات ، وخزانات الهواء ، وخطوط أنابيب البخار ، وخطوط أنابيب المياه والتصريف ، والمراوح ، وخطوط الأنابيب الداعمة. يتم استخدام البخار منخفض الضغط كوسيط الامتصاص. عند الضرورة ، يمكن تجهيز مرشح البخار لزيادة درجة حرارة البخار لتحليل المذيبات مع نقاط غليان أعلى. تحتوي الجهاز على تدابير أمان متعددة ، مثل حماية الحمل الزائد للمروحة ، وحماية ارتفاع درجة حرارة طبقة الكربون ، ومتشابك الحريق ، والتحقق من الصمامات. استهلاك الطاقة منخفض أثناء الاستخدام العادي ، فقط يتطلب قوة مروحة العادم .
اختيار المعدات
المعلمات الفنية والأبعاد الخارجية للكربون المنشط طبقة واحدة.
|
مواصفات السلسلة |
XF-L-1000 |
XF-L-1800 |
XF-L-3000 |
XF-L-5000 |
XF-L-7000 |
XF-L-8000 |
XF-L-10000 |
|
|
حجم الهواء المعالج حسب التصميم (متر مكعب / ساعة) |
1000 |
1800 |
3000 |
5000 |
7000 |
8000 |
10000 |
|
|
قطر خزان الامتزاز DG (مم) |
F800 |
↓ 1000 |
F11oo |
1600 |
F1800 |
F2000 |
F2100 |
|
|
كجم/صهريج |
100 |
200 |
300 |
380 |
500 |
750 |
800 |
|
|
استهلاك مياه التبريد من المكثف (متر مكعب / ساعة) |
2 |
3 |
5 |
8 |
12 |
15 |
16 |
|
|
ضغط الهواء المضغوط والاستهلاك |
1 كجم/سم ² قليلا |
مثل اليسار |
مثل اليسار |
مثل اليسار |
مثل اليسار |
مثل اليسار |
مثل اليسار |
|
|
نموذج المروحة |
9-19، 4A |
9-19،4.5a |
9.19،4.5a |
9-19،5a |
9-19،5.6a |
9-19،5.6a |
9-19،6.3a |
|
|
نموذج المحرك |
Y-2p2.2kw |
Y-2p4kw |
Y-2p5.5kw |
Y-2P15KW |
Y-2P22KW |
Y-2P30KW |
Y-2P45KW |
|
|
استهلاك البخار الامتزاز كجم / ساعة (4 كجم/سم ²) |
30 |
45 |
75 |
100 |
130 |
150 |
180 |
|
|
البعد (مم) |
A |
|
3400 |
4200 |
5100 |
6000 |
5800 |
7000 |
|
B |
|
2900 |
3100 |
3400 |
3920 |
4500 |
6000 |
|
|
H |
|
100 |
120 |
140 |
160 |
160 |
160 |
|
|
إجمالي وزن الجهاز |
|
3.2طن |
3.8طن |
4.8طن |
5.2طن |
8.5طن |
9.5طن |
|
المعلمات الفنية والأبعاد الخارجية للكربون المنشط للطبقة المزدوجة
|
مواصفات السلسلة |
XF-LL-5000 |
XF-LL-8000 |
XF-LL-10000 |
XF-LL-15000 |
XF-LL-30000 |
|
|
حجم الهواء المعالج حسب التصميم (نيوتن متر مكعب/ساعة) |
5000 |
8000 |
10000 |
15000 |
30000 |
|
|
قطر خزان الامتزاز D (مم) |
1500 |
1800 |
2000 |
مصممة بشكل منفصل |
مصممة بشكل منفصل |
|
|
أبعاد الخطوط العريضة |
A (مم) |
3800 |
4500 |
4900 |
مصممة بشكل منفصل |
مصممة بشكل منفصل |
|
B (مم) |
3000 |
3500 |
3800 |
مصممة بشكل منفصل |
مصممة بشكل منفصل |
|
|
C (مم) |
1000 |
1100 |
1100 |
مصممة بشكل منفصل |
مصممة بشكل منفصل |
|
|
همم) |
4200 |
4600 |
5000 |
مصممة بشكل منفصل |
مصممة بشكل منفصل |
|
|
نظام التطهير |
مدخل φmm |
400 |
530 |
560 |
مصممة بشكل منفصل |
مصممة بشكل منفصل |
|
منفذ φmm |
280 |
380 |
400 |
مصممة بشكل منفصل |
مصممة بشكل منفصل |
|
|
نظام التجفيف |
مدخل φmm |
280 |
380 |
400 |
مصممة بشكل منفصل |
مصممة بشكل منفصل |
|
منفذ φmm |
200 |
280 |
300 |
مصممة بشكل منفصل |
مصممة بشكل منفصل |
|
|
سعة ملء الكربون المنشط (خزان واحد) كجم |
قرار آخر |
قرار آخر |
قرار آخر |
مصممة بشكل منفصل |
مصممة بشكل منفصل |
|
|
استهلاك تحليل البخار (0.4 ميغا باسكال) كجم/ساعة |
350 |
460 |
550 |
مصممة بشكل منفصل |
مصممة بشكل منفصل |
|
|
استهلاك مياه التبريد (TL = 30 درجة مئوية ، T2 = 36 ℃) متر مكعب / ساعة |
22 |
30 |
35 |
مصممة بشكل منفصل |
مصممة بشكل منفصل |
|
|
الهواء المضغوط (0.4 ميغا باسكال) |
عدد قليل |
عدد قليل |
عدد قليل |
عدد قليل |
عدد قليل |
|
|
الطاقة الكلية المركبة (سخان بخار فائق) كيلوواط |
تحديد بشكل منفصل |
تحديد بشكل منفصل |
تحديد بشكل منفصل |
مصممة بشكل منفصل |
مصممة بشكل منفصل |
|
|
كفاءة التطهير |
≥90 ٪ |
≥90 ٪ |
≥90 ٪ |
مصممة بشكل منفصل |
مصممة بشكل منفصل |
|
|
وزن كل مجموعة من المعدات (طن) |
7.5 |
9.5 |
12 |
مصممة بشكل منفصل |
تم تحديده بشكل منفصل |
|
