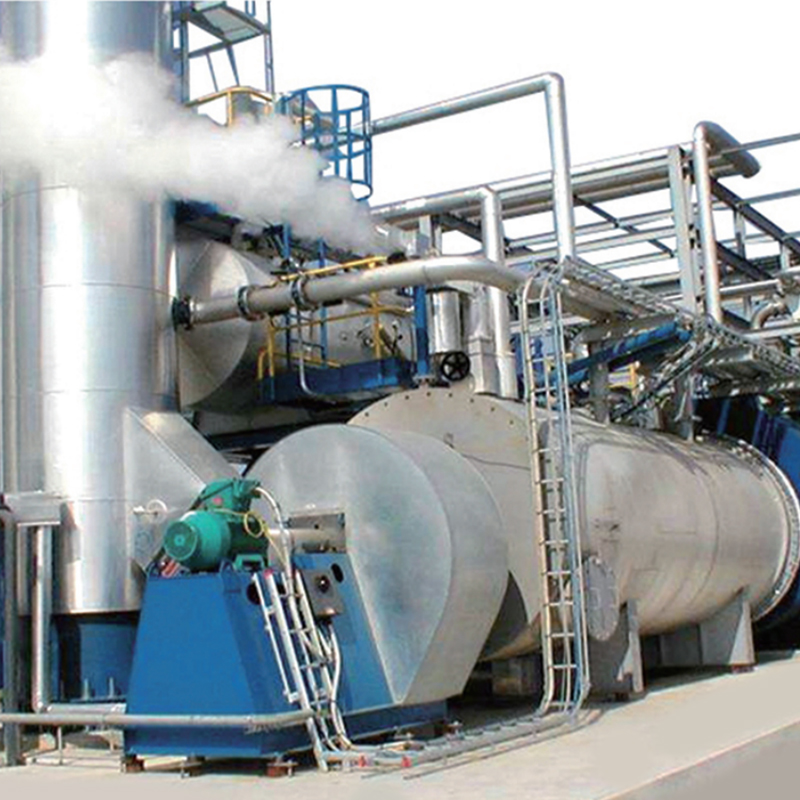

LQ-TTO المحرقة السائلة النفايات

الصناعات والمدى المعمول بها

صناعات التطبيق	البتروكيماويات ، معالجة النفايات الصلبة ، الأدوية ، والصناعات الكيميائية.
نطاق التركيز	500 ~ 5000ملغ/ متر مكعب (2 ~ 12 ٪ LEL) .

مبدأ العمل

محارق النفايات السائلة تسخين غرفة الاحتراق إلى أعلى من 800 ℃. يتم ذرية سائل النفايات المضغوط ورشه في غرفة الاحتراق ويخلط بالكامل مع هواء عالية الحرارة للتأكسد ويتحلل إلى ثاني أكسيد الكربون والماء. يتدفق الغاز العالي درجات الحرارة الناتج عن تدفقات الأكسدة من خلال أجسام تخزين الحرارة الخزفية المصممة خصيصًا ، مما يرفع درجة الحرارة ويستخدم "تخزين الحرارة" للسيراميك لتسخين الهواء النقي اللاحق الذي يدخل الغرفة ، مما يوفر الوقود المستهلك لتسخين الغاز. يجب تقسيم أجسام تخزين الحرارة الخزفية إلى ثلاث مناطق أو أكثر ، وتخضع كل غرفة لتخزين الحرارة للتدفئة والإفراج والتنظيف ، والعمل بشكل مستمر في الدورات .

الميزات الفنية

1. استهلاك الطاقة المنخفضة: عندما يكون تركيز المدخول بين 1500 ~ 2000ملغ/ متر مكعب ، يمكن للنظام أن يعمل بشكل طبيعي بشكل طبيعي دون الحاجة إلى أي إمدادات الوقود.

2. كفاءة استعادة الحرارة العالية: استخدام تقنية المواد الجديدة (خزف تخزين الحرارة) يتيح كفاءة استرداد حرارة النفايات بنسبة تصل إلى 95 ٪.

3. التشغيل السهل: يمكن التحكم في النظام إما عن طريق عناصر التحكم الإلكترونية التقليدية أو وحدة تحكم صناعية. بعد معايرة المعلمة ، يمكن استخدام وظيفة بدء تشغيل المفتاح الواحد لتحقيق تشغيل غير مراقب.

اختيار الصمام	صمام القفاز	صمام الفراشة
معدل التنقية	≤98 ٪	<99.3 ٪
طريقة التثبيت	تثبيت متكامل	التثبيت الفردي

تدفق العملية

يعد محرقة النفايات السائلة تطبيقًا آخر لمحارق محرقة تخزين الحرارة. يتم ذرية سائل النفايات المضغوطة ورشها في غرفة الاحتراق من خلال فوهة ، ويتم تطبيق أكسدة درجة الحرارة العالية على سائل النفايات من خلال خصائص تخزين الحرارة RTO وكفاءة الطاقة ، مما يؤدي إلى انبعاث آمن. هذا الجهاز يقلل بشكل فعال من فقدان الطاقة الحرارية ، ويوفر الطاقة ، ويتمتع بكفاءة تنقية عالية ، ولا ينتج تلوثًا ثانويًا.

	العملية 1	العملية 2	العملية 3
رسم تخطيطي بسيط
الغرفة الأولى	الهواء النقي يمتص الجسم الخزفي وتخزين الحرارة 1 يمارس الحرارة	تخزين الحرارة جسم السيراميك 1	يتم تفريغ الغاز النظيف من جسم الخزف الخزفي 1 لامتصاص الحرارة
الغرفة الثانية	تنظيف الغاز من الجسم الخزفي تخزين الحرارة 2 امتصاص الحرارة	الهواء النقي يمتص الجسم الخزفي وتخزين الحرارة 2 يمارس الحرارة	تخزين الحرارة جسم السيراميك 2
الغرفة الثالثة	تخزين الحرارة جسم السيراميك 3	تنظيف غاز تصريف الغاز تخزين الجسم السيراميك 3 يمتص الحرارة	الهواء النقي يمتص الجسم الخزفي وتخزين الحرارة 3 يمارس الحرارة
غرفة الاحتراق	بعد أن تصل درجة الحرارة إلى 800 ℃ ، تقوم الفوهة بيرش سائل النفايات وبالتالي تتحلل عن طريق ارتفاع درجة الحرارة .

معايير الاختيار

1. إذا كان غاز العادم يحتوي على مكونات تآكل مثل الكبريت والكلور ، فمن الضروري إبلاغ المورد أثناء عملية الاختيار. يجب استخدام مواد مقاومة للتآكل مثل SUS2205 أو مواد الدرجة العليا للتصنيع ، ويطلب العلاج الخاص مثل هذه الغازات في المرحلة اللاحقة.

2. الحد الأقصى لدرجة الحرارة لجهاز حرق درجة حرارة ارتفاع درجة الحرارة هو أقل من 960 درجة مئوية. المواد عالية الحرارة وغازات التركيز عالية تتطلب معالجة التخفيف. إذا كانت هناك متطلبات خاصة ، فيرجى إبلاغ المورد بطلب مطالب محددة على العزل في مرحلة التصميم.

3. يجب ألا يحتوي الغاز الذي يدخل على جهاز تخزين الحرارة في درجة حرارة عالية في جزيئات الغبار التي ستؤدي إلى انسداد أو تقارير ، وكذلك ضباب الزيت لمنع التهدئة والانسداد للسيراميك لتخزين الحرارة.

4. بالنسبة للمناطق التي توجد فيها متطلبات انبعاث لأكاسيد النيتروجين من أجهزة حرق درجات الحرارة العالية ، يجب إيلاء اهتمام خاص بحيث يتم استخدام أنظمة الاحتراق منخفضة الأميونيا عند شراء معدات الاحتراق. إذا كان هناك محتويات النيتروجين أعلى في غاز العادم. حتى مع وجود أنظمة احتراق النيتروجين المنخفضة ، لا يمكن تلبية معايير الانبعاثات ، ومزيد من المعالجة المطلوبة .
